| 是否进口：否 | 产地：上海 | 加工定制：否 |
| 类型：脉冲信号发生器 | 品牌：上海索莘 | 型号：SOSIN 8/20 |
| 电平：220V | 外形尺寸：470*450*190mm | 重量：20kg |
| 开路电压：2-1000V | 短路电流：1-500A |
一、 SOSIN 8/20雷击浪涌发生器技术方案
1、 雷击浪涌发生器系统介绍
雷击浪涌发生器SOSIN 8/20专门针对防浪涌保护等半导体器件及手机通信产品而设计的防浪涌测试产品，产品符合IEC61000-4-5和GB/T17626.5及 GR-1089-CORE等相关标准要求。
2、 产品设计制造依据标准
lGB/T 17626.5-2008《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》
lIEC61000-4-5：Testing and measurement techniques-Surge immunity test
3、 产品特点
● 7寸彩色触摸屏；
● 支持多国语言，方便不同用户使用；
● 内置环境自动检测程序；
● RS232接口，可PC控制操作.

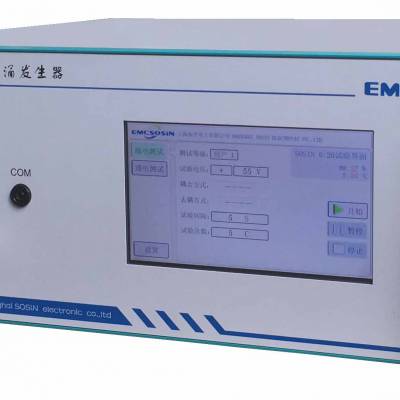

4、 产品图片
5、 产品技术参数
产品型号 | SOSIN 8/20 |
浪涌波形 | 开路电压波：1.2/50μs |
短路电流波：8 /20 μs | |
开路电压 | 2～±1000V |
短路电流 | 1～±500A |
浪涌极性 | 正 / 负，先正后负、先负后正 |
输出阻抗 | 2 Ω/ 12Ω |
耦合/去耦网络 | 内置去耦网络(10A） |
次数 | 1～9999 次 |
间隔时间 | 5～9999s |
工作电源 | AC220V 50/60Hz |
外形尺寸 | 450*430*175mm |
6、 雷击浪涌发生器实测波形
开路1.2/50μS电压波形
短路8/20μS电流波形
7、 操作界面
7.1、打开仪器电源，进入开机界面，如下图：
7.2、画面进入后，会出现参数设定界面，客户可根据自己要求设定相应数值。
8、 产品配置附件
测试线 一套
EUT电源线 一套
电源线 一根
接地线 一根
说明书 一本
检验报告 一份
合格证 一份
产品标牌 一份
二、 售后服务承诺书
