| 是否进口：否 | 产地：上海 | 加工定制：是 |
| 类型：雷击浪涌发生器 | 品牌：EMCSOSIN | 型号：SUR S6 |
| 订货号：20180910001 | 货号：SX18105158 | 频率：100MHz |
| 电平：200V | 外形尺寸：70*64*55mm | 重量：37kg |
| 是否跨境货源：否 |
一、 SUR S6雷击浪涌发生器技术方案
1. 雷击浪涌发生器系统介绍
自然界的雷击（间接雷）以及供电线路中因大型开关切换所引起的电压变化对供电线路和通信线路的影响，其能量特别大，对产品的影响可能是破坏性的。雷击浪涌发生器用于评估设备在遭受来自电源线端口和其他信号线端口上高能量骚扰时的性能。产品完全满足IEC61000-4-5和GB/T17626.5等***标准要求。
2. 产品设计制造依据标准
GB/T 17626.5-2008《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》
IEC61000-4-5：Testing and measurement techniques-Surge immunity test
3. 产品特点
7寸彩色触摸屏；
支持多国语言，方便不同用户使用；
内置环境自动检测程序，自动检测测试环境并提醒使用者；
内置***等级参数 ，操作方便快捷；
内置电压和电流探头，方便用户检测输出波形；
自校准功能，确保设备运行状态正常；
RS232接口，可选配PC控制软件操作。

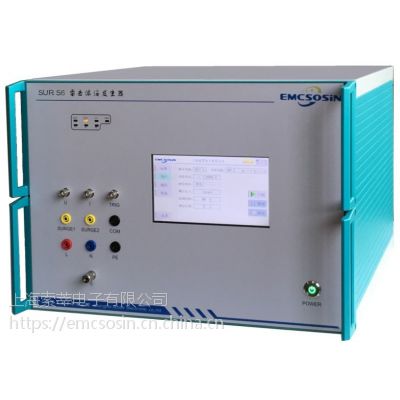

4. 产品图片
5. 产品技术参数
产品型号 | SUR S6 |
符合标准 | IEC61000-4-5、GB/T 17626.5 |
操作方式 | 7.0英寸全彩触摸屏 |
浪涌波形 | 电压波： 1.2/50 μs 电流波： 8 /20 μs |
开路电压 | 0.2～6kV |
短路电流 | 0 .1～3kA |
浪涌极性 | 正 / 负，正负交替 |
相位角度 | 0～359°同步或异步 |
输出阻抗 | 2 Ω（共模12Ω） |
耦合 / 去耦网络 | 内置，单相三线，16A |
浪涌耦合方式 | 差模18μF、共模9μF /10Ω |
次数 | 1～9999 次 |
间隔时间 | 10～9999S |
工作电源 | AC220V 50/60Hz |
环境温度 | 15℃～35℃ |
6. 雷击浪涌发生器基本线路图
下图中CC是贮能电容，其实际容量在10μF左右，电压波的宽度主要由波形形成电阻RS1决定；阻抗匹配电阻Rm则决定发生器的开路电压峰值与短路电流峰值的比例，在这里被称为输出阻抗，标准规定为2Ω（因此，开路电压的峰值为4kV时，则短路电流的峰值为2kA）；电流波的上升与持续时间主要由波形形成电感来决定。
7. 雷击浪涌发生器实测波形
开路1.2/50μS电压波形
短路8/20μS电流波形
8. 操作界面
8.1、打开仪器电源，进入开机界面，如下图：
8.2、画面进入后，会出现参数设定界面，客户可根据自己要求设定相应数值。
9. 产品配置附件
测试线 一套
电源线 一根
接地线 一根
说明书 一本
保修卡 一份
波形图 一份
检验报告 一份
合格证 一份
产品标牌 一份
隔离变压器 一套（选配件）
