一、 EMC S03-W多功能抗扰度测试仪技术方案
1、 静电放电发生器系统介绍
EMC S03-W功能抗扰度测试仪是可进行静电放电抗扰度、电快速瞬变脉冲群抗扰度及浪涌（冲击）抗扰度三项试验的多功能组合抗扰度测试设备。
2、 产品设计制造依据标准
l GB/T 17626.2《电磁兼容 试验和测量技术 静电放电抗扰度试验》
l IEC61000-4-2：Testing and measurement techniques-Electrostatic discharge immunity test
l GB/T 17626.4-2008《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》
l IEC61000-4-4：Testing and measurement techniques-Electrical fast fransient/burst
l GB/T 17626.5-2008《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》
l IEC61000-4-5：Testing and measurement techniques-Surge immunity test
3、 产品特点
● 静电放电、电快速瞬变脉冲群及浪涌（冲击）抗扰度三合一；
● 7寸全彩触摸屏操作界面；
● 支持多国语言，方便不同用户使用；
● 内置环境自动检测程序，自动检测测试环境并提醒使用者；
● 可编程操作，实现一键完成设定功能；
● 内置***等级参数 ，操作方便快捷；
● 可以非常方便地更换放电模块，以满足不同标准的试验要求；
● RS232、USB接口，可PC控制操作及打印测试报告。

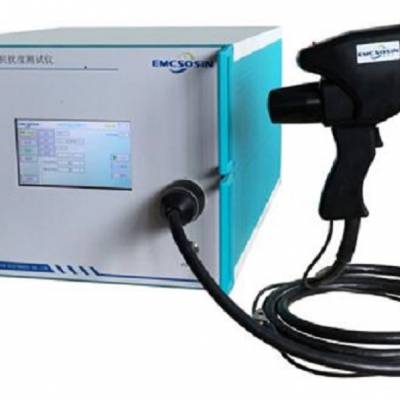

4、 产品图片
5、 产品技术参数
EMC S03-W多功能抗扰度测试仪 | ||
静电放电抗扰度试验 | ||
输出电压 | 0.2~±20kV | |
输出电压极性 | 正、负、先正后负、先负后正 | |
储能电容 | 150pF | |
放电电阻 | 330Ω | |
放电电流上升时间 | 0.6~1ns | |
空气放电保持时间 | ≥5s | |
放电模式 | 接触放电、空气放电 | |
放电方式 | 单次放电、连续放电 | |
触发模式 | 自动、手动、枪体操控 | |
工作模式 | IEC等级模式 、编程模式、电压渐升模式 | |
放电间隔时间 | 0.05~9.99s | |
放电次数 | 1~9999 | |
电快速瞬变脉冲群抗扰度试验 | ||
脉冲群输出电压 | 0 .2～±5KV | |
脉冲群频率 | 1kHz～1200KHz ± 10%, 连续可调 | |
脉冲群极性 | 正或负，先正后负、先负后正 | |
脉冲群运行时间 | 1～9999s, 连续可调 | |
脉冲群内阻 | 50 Ω± 10% | |
脉冲前沿 | 5ns ± 30% | |
脉冲宽度 | 50ns ± 30%（50Ω负载） | |
35 ns～150 ns(1kΩ负载) | ||
脉冲个数 | 1～255 个，连续可调 | |
脉冲串周期 | 0.15～99.9s，连续可调 | |
相位角度 | 0～360°同步或异步 | |
耦合 / 去耦网络 | 内置,单相三线,16A | |
浪涌（冲击）抗扰度试验 | ||
浪涌波形 | 开路电压波： 1.2/50 μs 短路电流波： 8 /20 μs | |
开路电压 | 0.2～6kV | |
短路电流 | 0 .1～3kA | |
浪涌极性 | 正/负，先正后负、先负后正 | |
相位角度 | 0～359°同步，异步或自动 | |
输出阻抗 | 2 Ω（共模12Ω） | |
耦合 / 去耦网络 | 内置，单相三线，16A | |
浪涌耦合方式 | 差模18μF、共模9μF /10Ω | |
次数 | 1～9999 次 | |
间隔时间 | 10～9999S | |
6、 试验配置
6.1静电放电试验配置
ESD 1700静电放电试验台为静电放电抗扰度试验环境配置，严格按照IEC61000-4-2和GB/T17626.2***标准要求设计。产品具有组装灵活、外形美观牢固等优点。
产品型号 | ESD 1700 |
规格 | 台式设备配置 |
试验台 | 1700*900*800mm |
参考接地板 | 2700*1800*1.5mm |
水平耦合板 | 1600*800*1.5mm |
垂直耦合板 | 500*500*1.5mm |
绝缘衬垫 | 1000*800*0.5mm |
电阻电缆 | 2*470KΩ |
6.2脉冲群试验配置
电容耦合夹能在与受试设备端口的端子、电缆屏蔽层或受试设备的任何其他部分无任何电连接的情况下将快速瞬变脉冲群耦合到受试线路。电容耦合夹与电快速瞬变脉冲群发生器配合使用，在设备的输入、输出、控制线、数据线上叠加干扰，进行系统抗干扰试验。完全符合IEC61000-4-4和GB/T17626.4的标准要求。
耦合电容 | 100～1000pF |
绝缘能力 | ＞5kV |
7、 实测波形
7.1静电放电实测电流波形
7.2脉冲群发生器实测波形
7.3雷击浪涌发生器实测波形
开路1.2/50μS电压波形
短路8/20μS电流波形
7.4雷击浪涌发生器专用隔离变压器
雷击浪涌专用隔离调压器是针对雷击浪涌试验专门研制的配套设备。其输出端与雷击浪涌发生器的EUT输入端相连，在试验时起到有效供电和隔离雷击浪涌试验时产生的漏电流干扰。
主要技术指标：
输入电压：AC220 50±2Hz/60±2Hz；
输出电压：AC220V ；
输出功率：3KVA
8、 产品配置附件
电源线 一根
测试线 一套
接地线 一根
说明书 一本
保修卡 一份
波形图 一份
检验校验报告 一份
合格证 一份
产品标牌 一份
隔离变压器 一套（选配件）
