| 是否进口：否 | 产地：上海 | 加工定制：否 |
| 类型：高频信号发生器 | 品牌：上海索莘 | 型号：EFT T4 |
| 订货号：200511012 | 货号：SX200511012 | 频率：1kHz~1200KHzMHz |
| 电平：220V | 外形尺寸：450*460*195mm | 重量：15kg |
| 是否跨境货源：否 | 输出电压：0.2~±5KV | 内阻：50Ω±10% |
| 脉冲前沿：50ns±30%（50Ω负载） |
一、 EFT T4/EFT S4脉冲群发生器技术方案
1、 脉冲群发生器系统介绍
电路中，诸如来自切换瞬态过程（切断感性负载、继电器触点弹跳等），通常会对同一电路中的其他电气和电子设备产生干扰。这类干扰的特点是：高幅值、上升时间短、高重复率和低能量。成群出现的窄脉冲可对半导体器件的结电容充电，当累积到一定程度后可能引起电路或设备出错。我司自主研发的脉冲群发生器为评估电气和电子设备的供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群干扰时的性能确定一个共同的能再现的评定依据。产品完全满足IEC61000-4-4和GB/T17626.4等***标准要求。
2、 产品设计制造依据标准
l GB/T 17626.4-2008《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》
l IEC61000-4-4：Testing and measurement techniques-Electrical fast fransient/burst immunity test
3、 产品特点
● 7寸触摸屏操作；
● 支持多国语言，方便不同用户使用；
● 内置环境自动检测程序，自动检测测试环境并提醒使用者；
● 可编程操作，实现一键完成设定功能；
● 内置***等级参数 ，操作方便快捷；
● 脉冲频***达1200KHz；
●RS232接口，可选配PC控制软件操作。

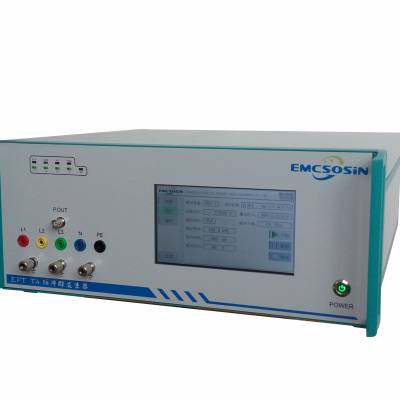

4、 产品图片
5、 产品技术参数
产品型号 | EFT T4 | |
脉冲群发生器主机技术参数 | ||
符合标准 | IEC61000-4-4、GB/T 17626.4 | |
操作方式 | 7.0英寸全彩触摸屏 | |
输出电压 | 0.2～± 5KV | |
脉冲频率 | 1kHz～1200KHz ± 10%, 连续可调 | |
脉冲极性 | 正或负，正负交替 | |
运行时间 | 1～9999s, 连续可调 | |
内阻 | 50 Ω± 10% | |
脉冲前沿 | 5ns ± 30% | |
脉冲宽度 | 50ns ± 30%（50Ω负载） | |
35 ns～150 ns(1kΩ负载) | ||
输出模式 | IEC、自定义、编程 | |
耦合输出 | BNC，耦合去耦网络 | |
脉冲个数 | 1～255 个，连续可调 | |
相位角度 | 0～360°同步或异步 | |
脉冲串周期 | 0.15～99.9s，连续可调 | |
耦合 / 去耦网络 | 内置，三相五线，16A（可定制更大网络） | |
工作电源 | AC 220V ± 10% 50/60Hz | |
环境温度 | 15℃～35℃ | |
1、 脉冲群试验配置
电容耦合夹能在与受试设备端口的端子、电缆屏蔽层或受试设备的任何其他部分无任何电连接的情况下将快速瞬变脉冲群耦合到受试线路。电容耦合夹与电快速瞬变脉冲群发生器配合使用，在设备的输入、输出、控制线、数据线上叠加干扰，进行系统抗干扰试验。完全符合IEC61000-4-4和GB/T17626.4的标准要求。
耦合电容 | 100～1000pF |
绝缘能力 | ＞5kV |
2、 脉冲群发生器的基本线路图
下中贮能电容Cc的大小决定了单个脉冲的能量（标准规定，在阻抗匹配的情况下，在50Ω的匹配负载上，2kV脉冲的能量为4mJ）；波形形成电阻Rs与贮能电容的配合，决定了脉冲波的形状（特别是脉冲的持续时间）；阻抗匹配电阻Rm决定了脉冲群发生器的输出阻抗（标准规定是50Ω）；隔直电容Cd则隔离了脉冲群发生器输出波形中的直流成分，免除了负载对脉冲群发生器工作的影响。
3、 脉冲群发生器实测波形
4、 操作界面
9.1、打开测试产品电源，进入开机界面，如下图：
9.2、画面进入后，会出现参数设定界面，客户可根据自己要求设定相应数值。
5、 产品配置附件
测试线 一套
电源线 一根
接地线 一根
说明书 一本
保修卡 一份
波形图 一份
检验纪录报告 一份
合格证 一份
产品标牌 一份
电容耦合夹（选配件） 一套
七、售后服务承诺书
1、覆盖全国范围的完善的售后服务网络
为了***售后服务快速、高效，上海索莘对产品工程师及应用技术人员进行了***分配，在北京、上海、深圳、武汉等城市成立了具有一定规模和能力的售后服务站点，形成了辐射全国的售后服务网络，实现了售前售后服务的现代化管理。
2、高素质的服务队伍
目前，近20名经过严格培训的产品工程师及应用技术人员为全国的用户提供快捷、完善的全方位的售后服务，其中80%的人员具备大学本科以上学历。
3、注重服务人员服务理念的培养，提升用户满意度
在专业水平提高的同时，公司更强调员工职业道德规范的培养。为了创建***的售后服务，公司对全体员工进行了入职教育，每个员工在职业道德方面，均接受公司的严格培训，公司对服务人员实行服务质量考核制度，树立了服务至上，用户***的良好形象。
4、 服务内容
（1）全国免费服务热线电话400-021-6779，产品工程师及应用技术人员实时解答各种疑问和处理紧急故障。
（2）对售出的仪器设备，由专业人员在用户所在地对设备进行安装、调试，随后现场对使用者进行培训，使操作者能够独立操作仪器，能解决日常测试中出现的各种问题。
（3）免费保修贰年，终身负责维护。
（4）自验收合格之日起3个月内，如仪器发生故障，且供方无法修复或维修两次后仍运行不畅，我司在5个工作日无条件包换；
（5）对用户正常使用过程中出现的仪器故障和应用问题，接到通知立即响应，1小时内提供技术指导；对于需要现场解决的仪器故障，服务人员在24小时内到达现场，无特殊情况24小时内恢复工作；如48小时内无法排除故障，免费提供备用机。
（6）保修期满后，如仪器发生故障，我司有责任负责免费维修，仅收取配件成本。
（7）由于用户的人为因素导致的仪器发生故障，我司有责任负责维修，但用户需支付维修费用和配件费用。
（8）根据***及***的更新情况，为用户免费提供产品升级服务。
（9）在维修过程中，所更换的配件全部为质量合格产品。
5、 备件供应
公司在上海设有备件库，在北京、深圳、武汉备有常用备件及备用机，并确保提供及时的保修、维修服务。 我方提供的备件均为检验合格产品。
